JFEフレーム住宅構造見学コーナー
高山市A様邸新築工事現場
東海地方初登場のJFEフレームキット使用住宅ユニティー。
現場説明会にお越し頂けないお客様の為にネット上にて構造説明会を開催させて頂く事に致しました。

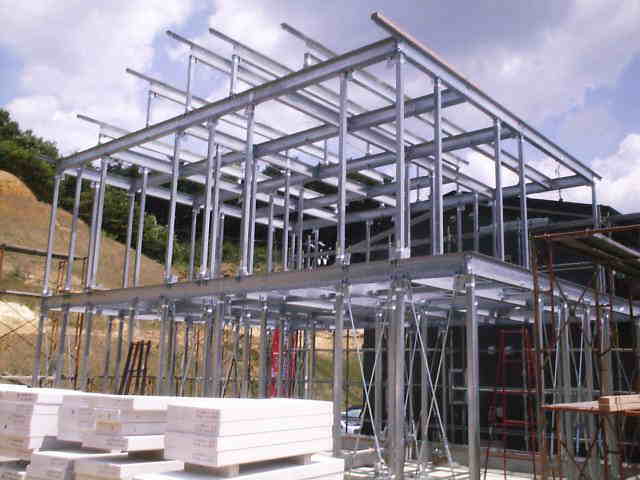

建方状況写真

JFEフレーム住宅ユニティーの施工フロー

1.安心の地盤調査
 スエーデンサウンディング式地盤調査により、地盤状況を把握し調査報告書を作成。調査内容に基づき工事内容を決定。
軟弱地盤の場合は地盤改良、ベタ基礎等の装備を行ないます。

 スエーデンサウンディング式地盤調査

調査結果報告書は施主様にお届けし、わかり易く説明致します。
2.優れた基礎断熱工法,及びD16鉄筋使用の強力基礎
 ユニティーにおいては高断熱工法として、今最も注目度の高い外断熱工法を標準工事として採用、外気から室内を遮断するため、地盤面下部より高断熱素材ポリスチレンフォーム保温板にて家をすっぽりと覆います。
 また、コンクリート基礎には木造工法ではほとんど使用しない16ミリ異形鉄筋を使用、アンカーボルトはNKKフレーム専用品を使用、誤差2ミリ以内で施工いたします。これらの基礎工事ももちろん、NKKフレーム専用に構造計算されたデータ−に基づき施工されますので信頼性抜群です。
NKKフレーム専用アンカーボルト
基礎断熱材設置状況及び鉄筋配置状況
基礎工事完成状態

 実際の仕上には、水色の断熱材部分にモルタル上塗りを行ないますので見た目には通常の住宅基礎と同じになります。
3.優れた施工性、高い加工精度
 NKKフレームは専用ソフトウエア−による構造計算の後、設計データ−に基づきNKKフレーム加工場にて部材を一貫製作いたします。技術、工作機器とも最高のレベルのものを使用し、高い精度を実現しています。
また、現場建て方においては搬入、棟上、建て入れまで非常に短時間で施工するため市街地の狭い土地でもその優れた施工性を発揮します。資材搬入状況
水平ブレース(写真中の天井にある十字に取り付けられた鉄製スジカイ)とALC(軽量気泡コンクリート)製床組が大地震の際に大きな威力を発揮、大切な住まいを将来まで守ってくれます。
水平ブレースとALC製床組

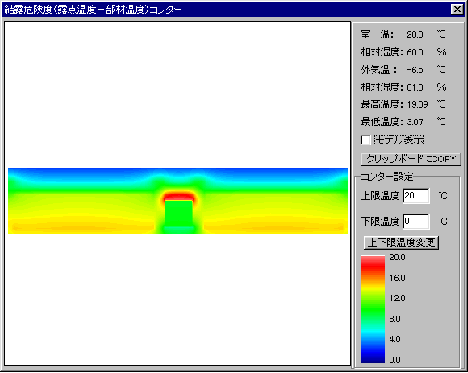

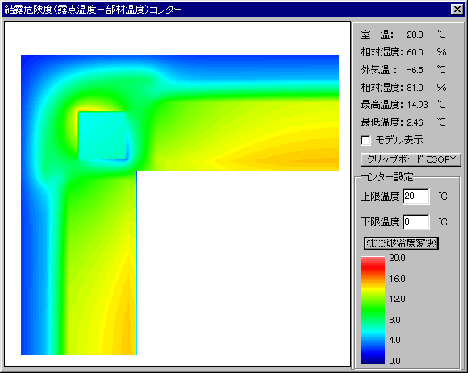

外壁・断熱熱貫流シュミレーション
高性能な断熱材を使用した、外断熱工法ですので結露によるダニ、カビなどの心配も無く快適な室内環境を保てます。
